小型静电喷涂设备由室体、通风装置、安全装置等组成。室体是静电喷涂设备的主体，分为敞开式、通过式、死端式及Ω型静电喷涂设备，其选型根据工件大小、形状及生产批量规模来确定。
对于批量大的-般均采用通过式或Ω型静电喷涂设备，采用悬挂输送机运送工件。室体的长度由喷枪的配置决定；室体的宽度由工件的宽度及喷枪到工件和室壁之间的距离确定，其中喷枪到室壁的距离不得小于1000mm;室体高度由工件高度确定，工件距地面高度一般不应小于100m。在室体的两端设有门洞，供工件出人室内。为防止漆雾扩散，应尽可能减小门洞的尺寸。在室体的两侧设有侧门，供操作人员进人室内调节喷枪之用。
此外，室体应设置玻璃窗，供观察及采光使用。
静电喷涂设备的组成之一是通风装置，通风装置是将室内的有机溶剂及时排出室外。由于对环境保护的要求逐渐提高，应对排放进行治理，可采用水帘式、水旋式或文氏管式等漆雾处理技术。通风风速由雾化方式决定，但要保证室内风速不会引起漆雾的飞散。单纯的静电雾化方式的风速为0.1--0.4m/s,空气辅助无气静电雾化方式为0.3 ~0.7m/s,无气静电雾化方式为02.~0.5m/s。

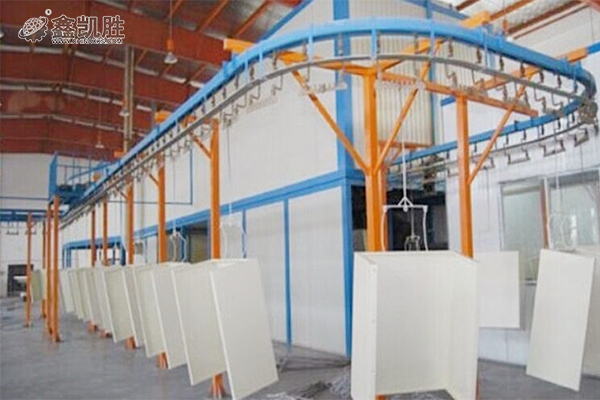

室体内应设置安全装置，一旦产生过电流导致火花放电时，应立即自动切断总电源，并有灭火装置，防止火灾发生。此外，室内应设置足够的照明装置，均采用服爆型灯具。下图为静电喷涂设备示意图。
