在涂装设备领域中，喷塑设备就是利用电晕放电将粉末涂料吸附在工件上。那在工作过程中出现了故障该怎么进行维修呢？以下就是小编为你整理的喷塑修理方法，希望能帮到你。
1)、产品表面涂层局部不均匀，流平度不稳定的主要原因：
①由膜厚不均匀引起；②粉末粒度前后变化大；③高压击穿；④文丘里管磨损，出粉不均；⑤使用的输粉管与设备不适应；⑥输送链有挤动现象，走速不均；⑦流化桶中多孔板损坏或局部堵塞。
解决措施：①加强膜厚控制，检查喷粉系统(供粉、回收、喷枪电压等)是否正常；②通知粉末厂检验；③降低供粉电压，但必须保证正常的膜厚，可增加出粉气压或扩大喷枪与工件的距离；④检查并更换；⑤联系设备供应商，检查并更换；⑥检修悬挂链，使之匀速；⑦检查流化情况，并检修多孔板。

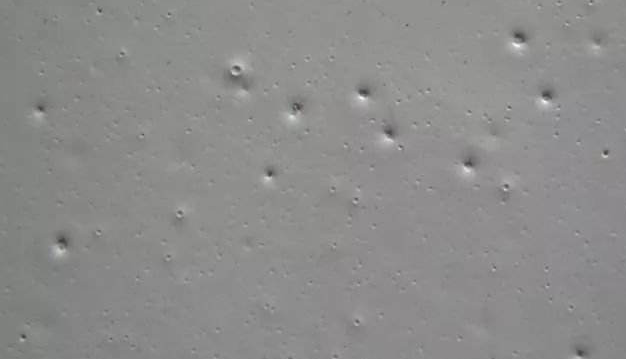

▲ 涂层缩孔、橘皮
2)、砂粒主要原因：①均匀密集出现；②呈突起的圆形，数量不多；③少量砂粒，大小不一；④工件表面有杂质，有时呈放射状或细长型；⑤少量黑色颗粒。
解决措施：①测定膜厚是否符合工艺要求；②检查粉末质量，是否存在胶化粒子，另检查磷化后工件表面是否干净无杂质；③多由环境不干净引起，必须时刻保持环境的清洁；④检查粉末质量，操作员尽量不穿戴易掉细小纤维的衣裤和手套等；⑤烘道中有杂质(如胶化物)飘落到干净上，定期清理烘道。
3)、喷枪不出粉或出粉量越来越少的主要原因：①喷粉管材质差，粉末易附着在管内壁；②气压或气量不足；③输粉管受热，粉末在管中结块；④输粉管弯折、扭曲；⑤粉末结块，无法正常流化。
解决措施：①更换高质量的喷粉管材；②检查气源及气压并调整；③喷房加装空调。检验粉末的粒度，太粗则通知粉厂修正；④检查输粉管，并调整管的放置位置；⑤先过筛，如不能改善则换粉。
▲ 喷塑设备生产线
4)、粉流粉杠的主要原因：①喷枪开始工作时，出粉不均匀；②喷粉太厚，粉层掉落；③磷化不充分，存在粉杠现象；④静电枪输出不稳定。
解决措施：①正式喷涂前先让喷枪空喷3～5min，等出粉稳定后再进入正式喷涂；②控制喷枪条件，不使粉层过厚，并控制输送链运动平滑，不能有抖动现象；③清理磷化喷嘴，使之畅通；④请设备商调整测试。
5)、二次喷涂起雪花的主要原因：①电压过高；②出粉量太大；③喷枪与工件距离太近；④待喷工件再次磷化处理。
解决措施：①降低电压；②减少出粉量，降低供粉气压和增大雾化气压；③适当增大喷涂距离；④返工件不要经过磷化，只需打磨，吹净表面即可。
1、喷塑前处理：
目的：除掉工件表面的油污、灰尘、锈迹，并在工件表面生成一层抗腐蚀且能够增加喷涂涂层附着力的“磷化层”。
主要工艺步骤：除油、除锈、磷化、钝化。工件经前处理后不但表面没有油、锈、尘，而且原来银白色有光泽的表面上生成一层均匀而粗糙的不容易生锈的灰色磷化膜，既能防锈又能增加喷塑层的附着力。

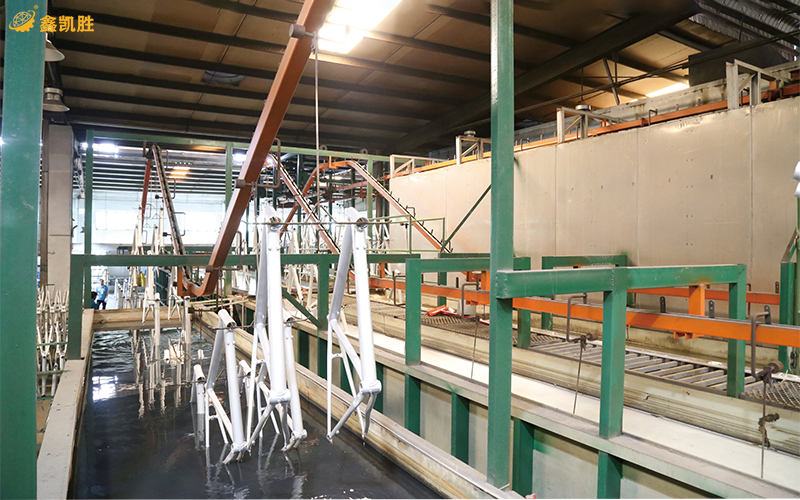

▲ 游浸式前处理
2、粉末静电喷涂
目的：将粉末涂料均匀地喷涂到工件的表面上，特殊工件(包含容易产生静电屏蔽的位置)应该采用高性能的静电喷塑机来完成喷涂。
工艺步骤：利用静电吸附原理，在工件的表面均匀的喷上一层粉末涂料落下的粉末通过回收系统回收，过筛后可以再用。
3、烘干固化
目的：将工件表面的粉末涂料加热到规定的温度并保温相应的时间，使之熔化、流平、固化，从而得到我们想要的工件表面效果。
工艺步骤：将喷涂好的工件推入固化炉，加热到预定的温度(一般185度)，并保温相应的时间(15分钟)；开炉取出冷却即得到成品。一般工件不同，加温温度与保温时间也不同；提示：加热及控制系统(包括电加热、燃油、燃气、燃煤等各种加热方式)+保温箱体=固化炉。
▲ 喷塑设备流水线
出炉冷却是将喷塑过程的结果进行冷却，使之回归到正常温度的一个过程。
5、装饰处理目的：使经过静电喷涂后的工件达到某一种特殊的外观效果如：各种木纹、花纹、增光等。
工艺步骤：罩光;转印等处理工艺。
【深圳鑫凯胜涂装官方Dou Yin号】
1小时出工程设计方案，2小时出方案报价！3年免费保修，终身维护！
